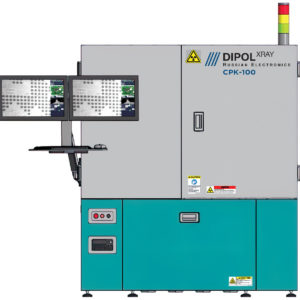

Cистема рентгеновского контроля СРК-1000
Отличительные особенности
• Полностью отечественная разработка
• Параметры на уровне современных зарубежных систем
• Оперативное обслуживание и сервис
Функциональные возможности

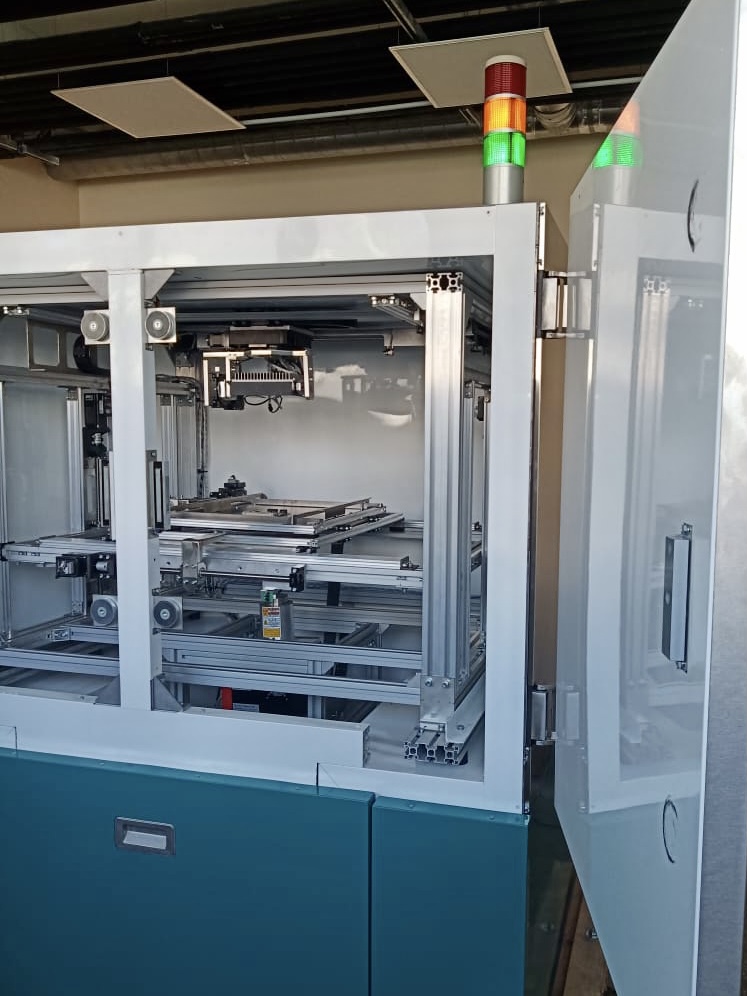

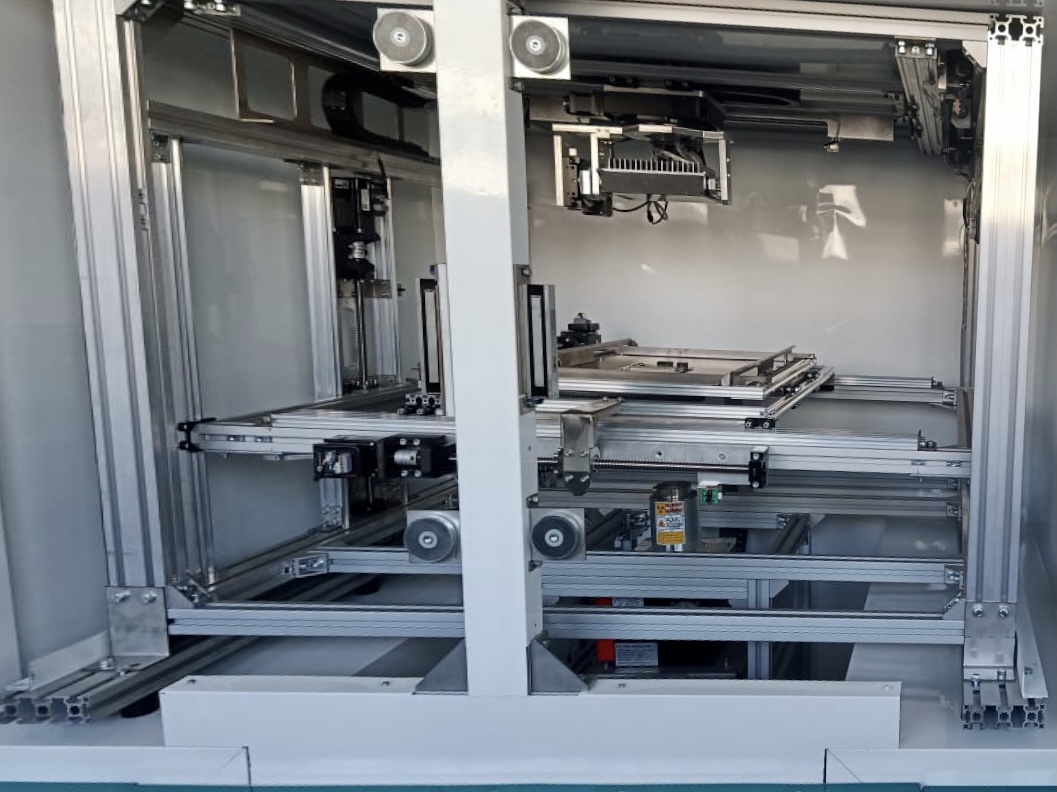

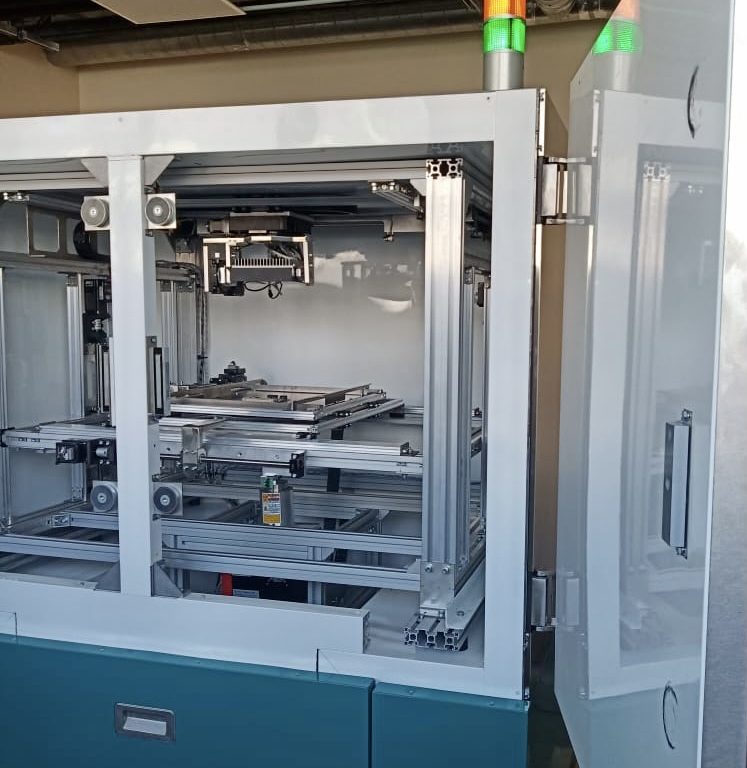

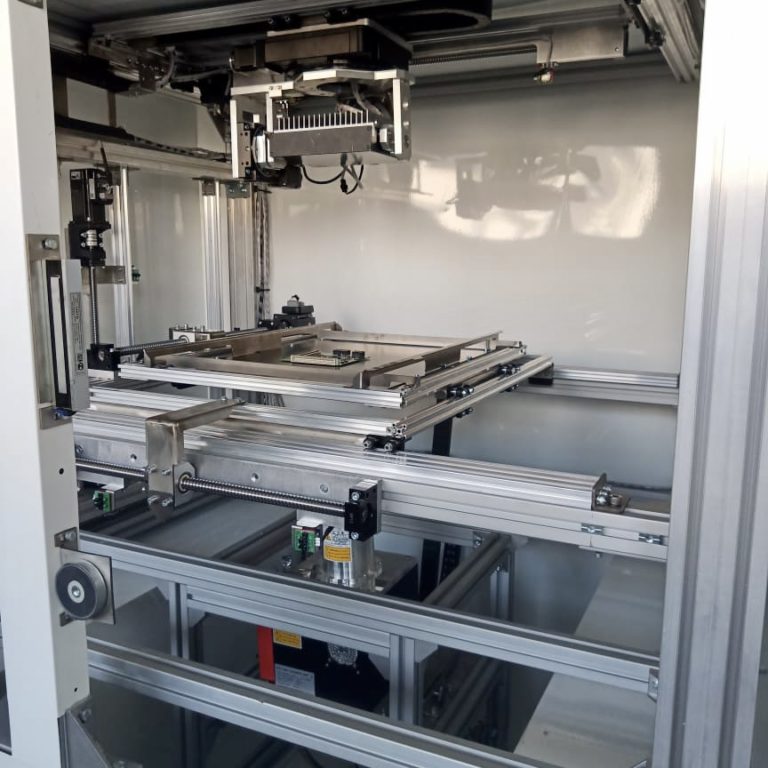

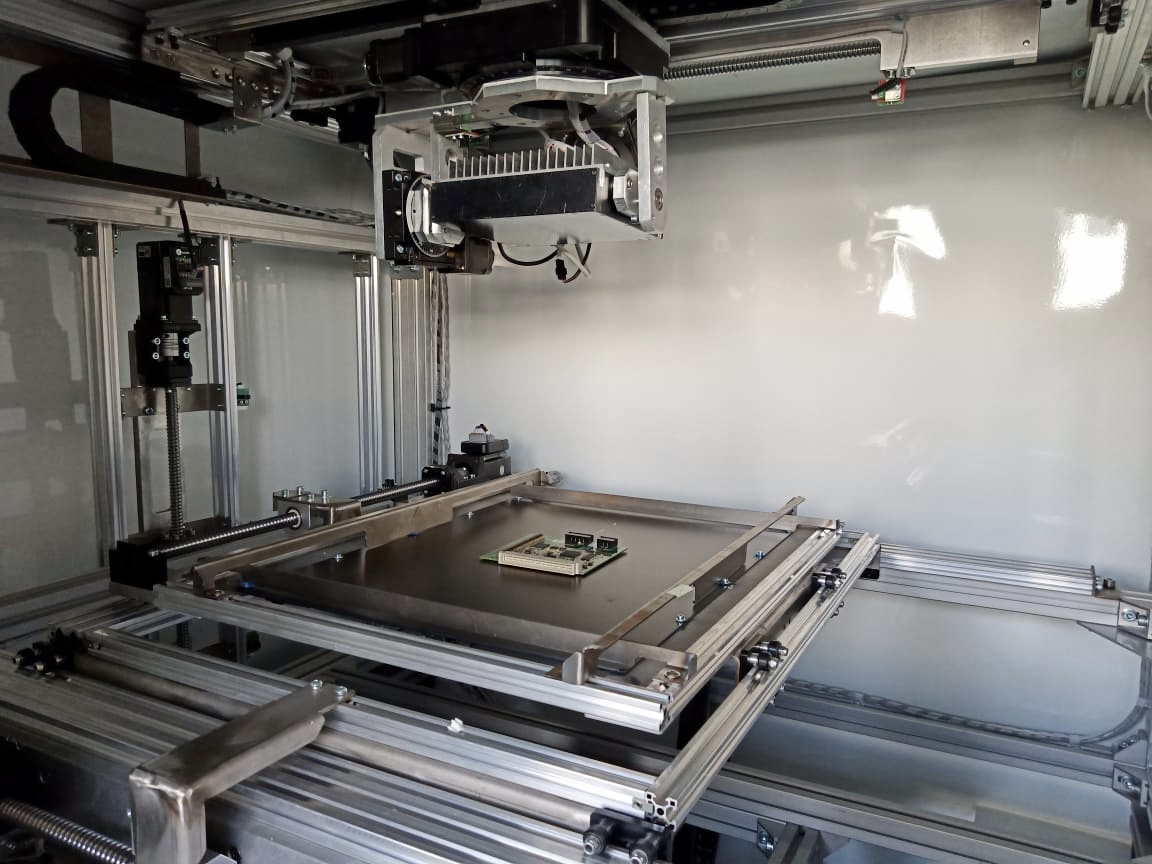

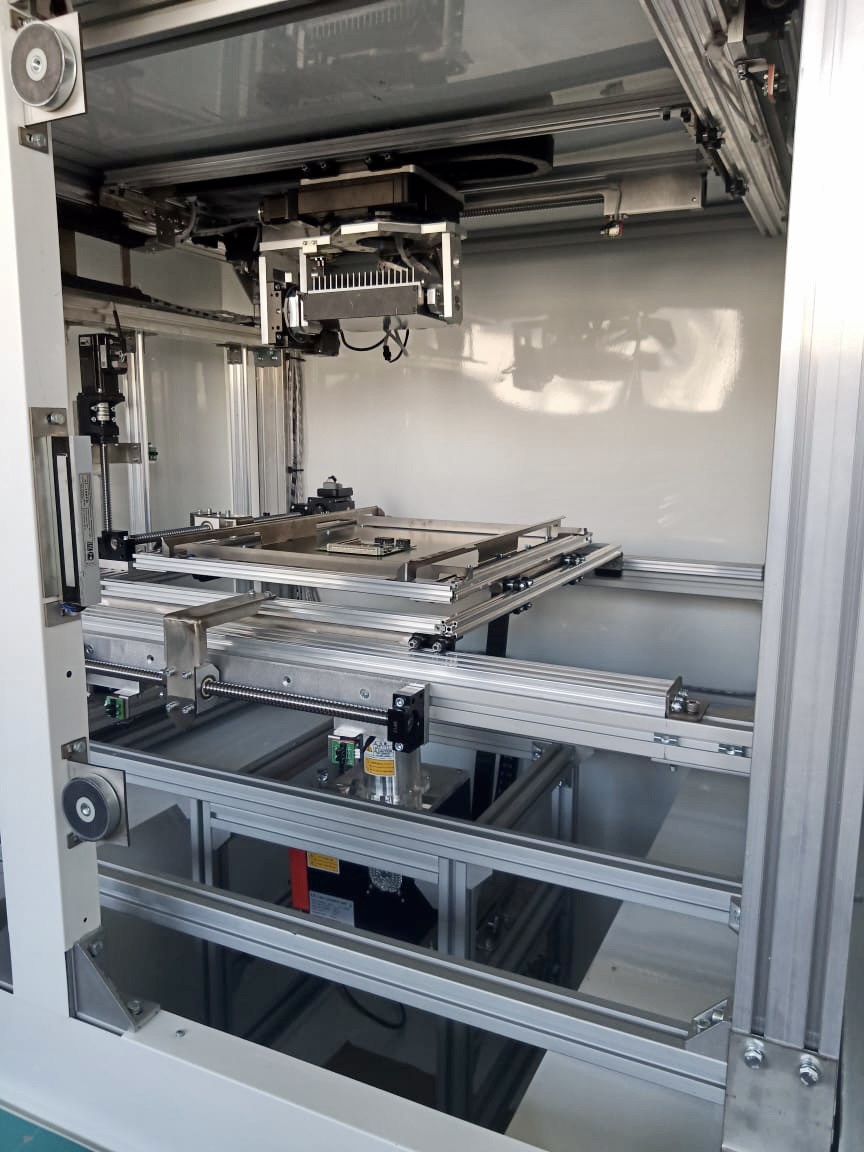

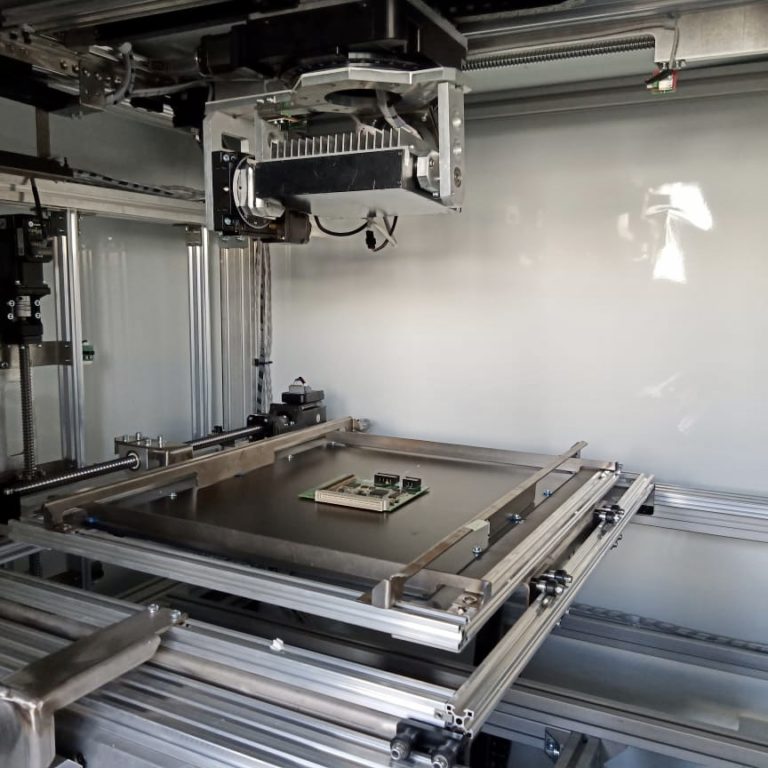

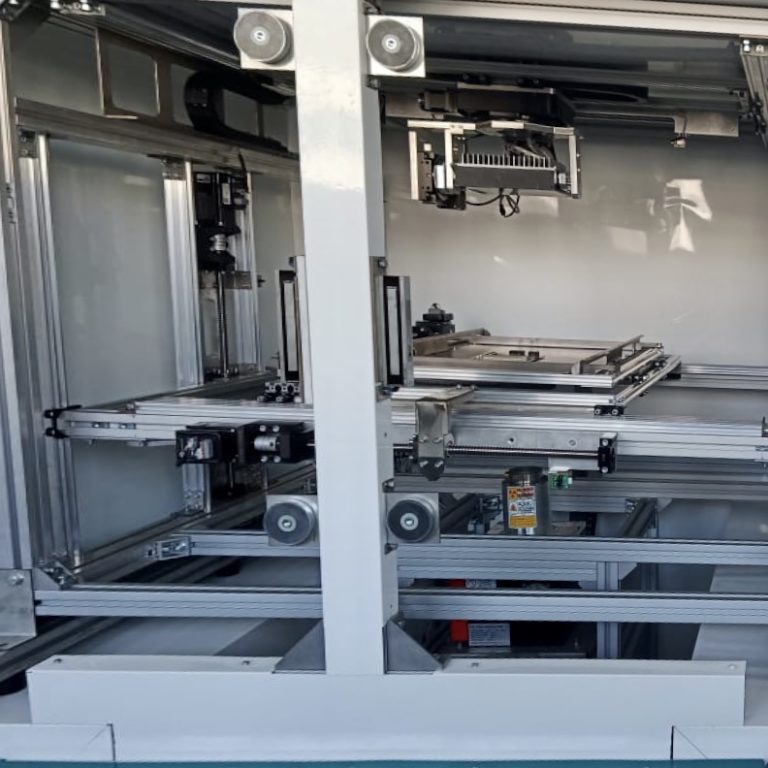

Кабина системы:
• Автоматизированные операции в проведения инспекции (поиск дефекта, измерения, съемка по алгоритму)
• Изоцентрическое перемещение (гарантирует непрерывное вращение вокруг любой точки)
• Большая область контроля и вращение вокруг исследуемой области на 360.
• Эргономическая конструкция кабины (эргономичное расположение панели управления, монитора, разборная кабина)
• Безопасность – полная защита корпуса свинцом (утечка рентгеновского излучения <1 мкЗв/ч)

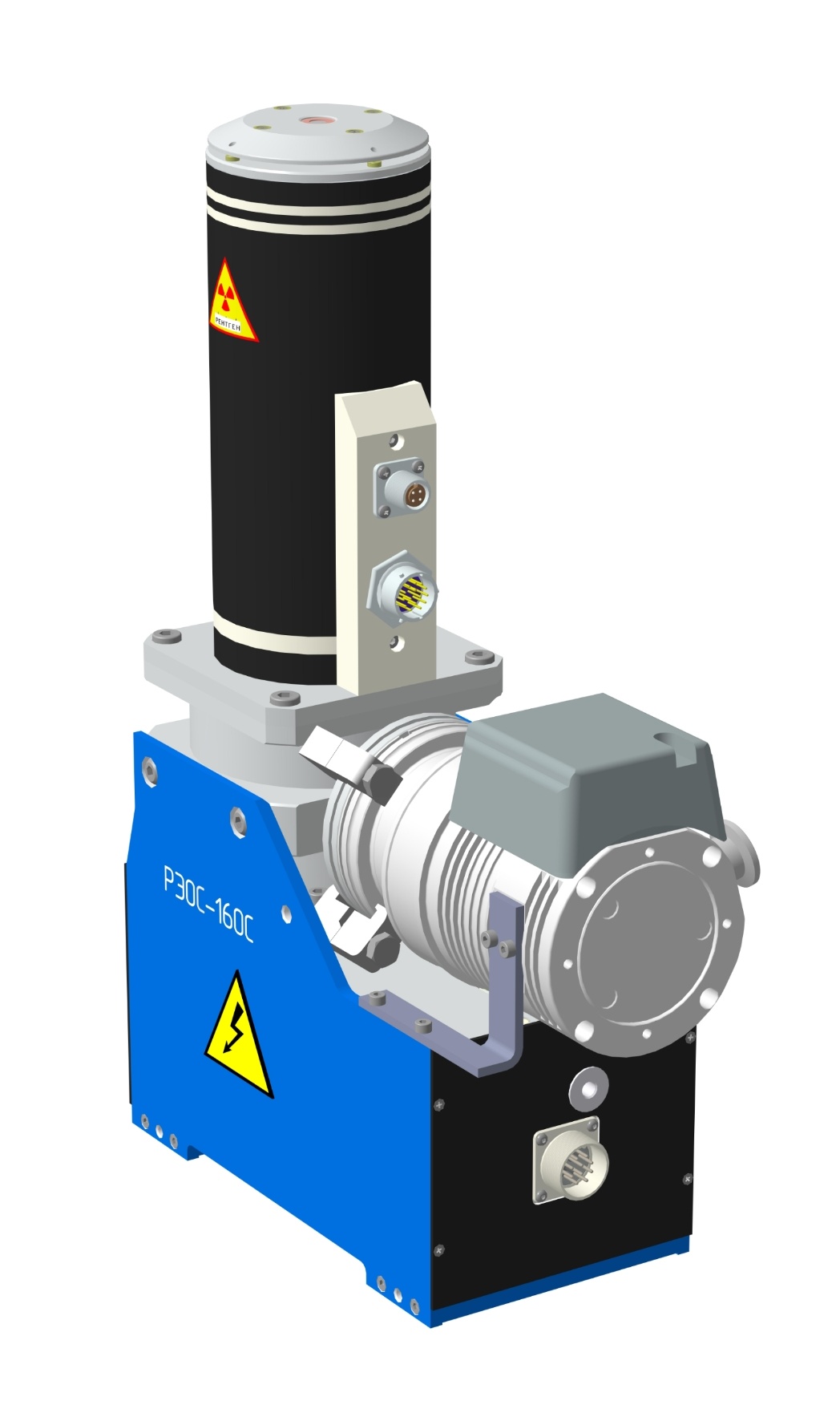

Источник излучения - микрофокусная рентгеновская трубка отечественного производства
Основные характеристики и показатели:
• Диапазон рабочих напряжений 20-160кВ
• Разрешение по тесту JIMA 1 мкм
• Тип трубки - открытый
• Долгий срок службы, обслуживаемая
• Заменяемые мишень и катод
Возможности программного обеспечения
• Удобная навигация с быстрым позиционированием на искомой области
• Автоматическое распознавание реперных знаков
• Контроль области и геометрии исследуемого объекта

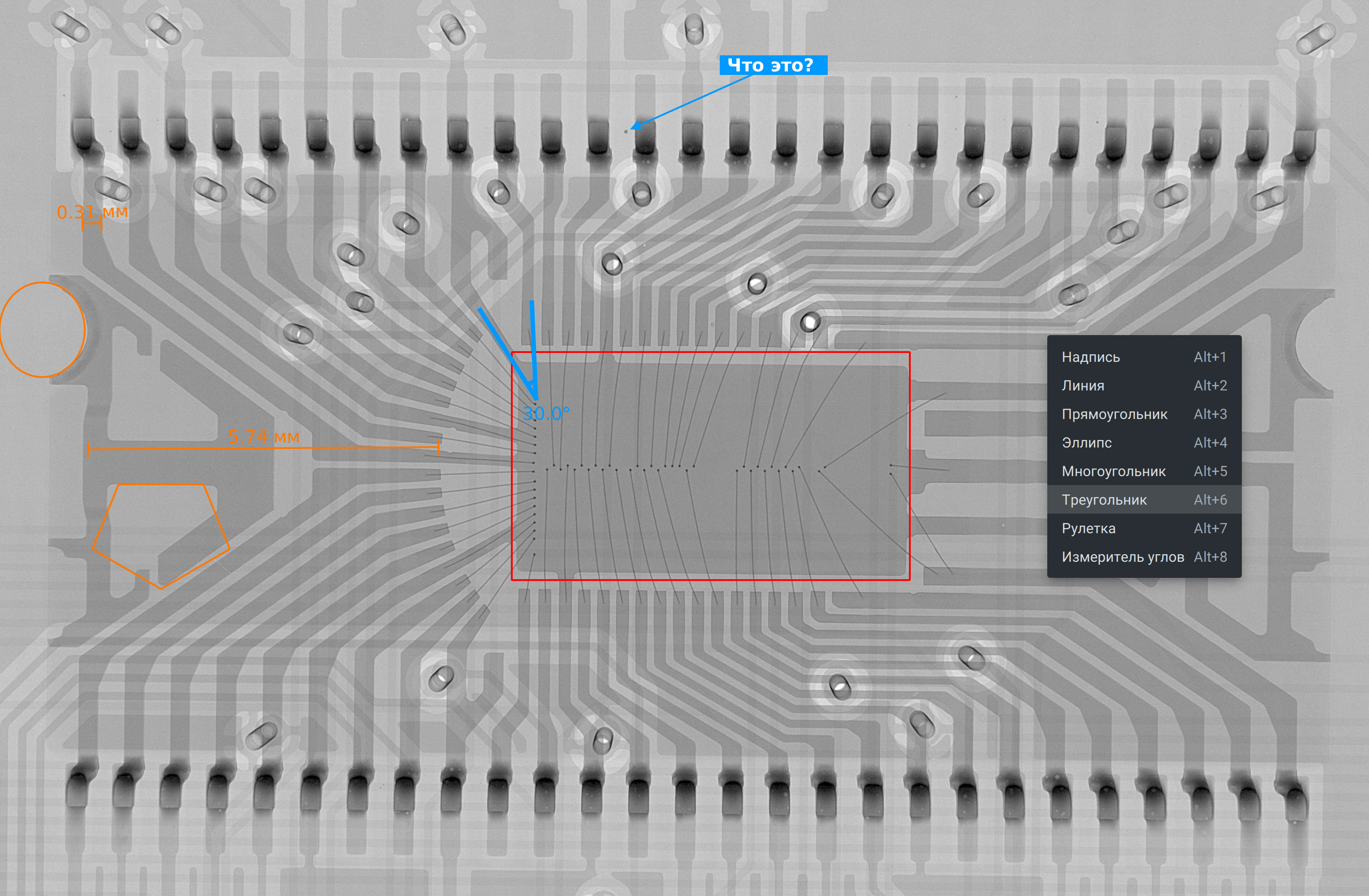

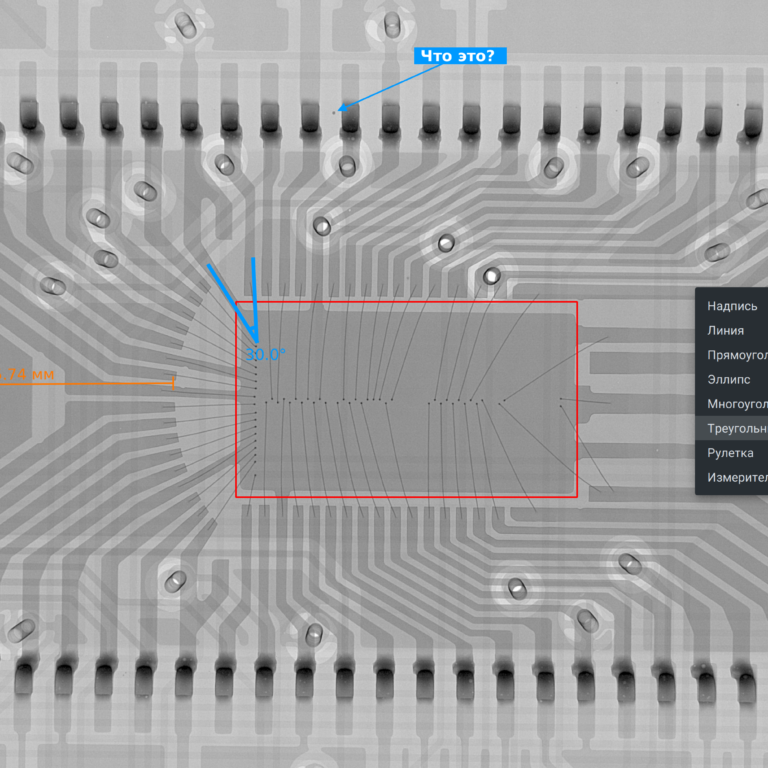

• Измерение геометрических размеров, включая измерение диаметра контактов BGA
• Автоматический мониторинг работоспособности системы рентгеновского контроля
• Контроль оттенков уровня серого
• Регулировка контраста изображения

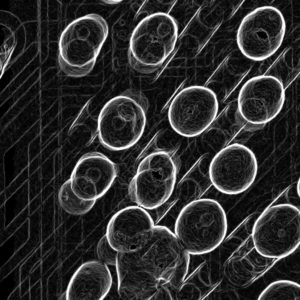

• Графические фильтры
• Автоматическое построение отчета о результатах проведенного тестирования
Выявляемые дефекты

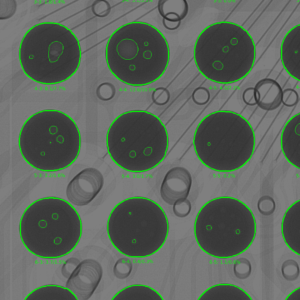

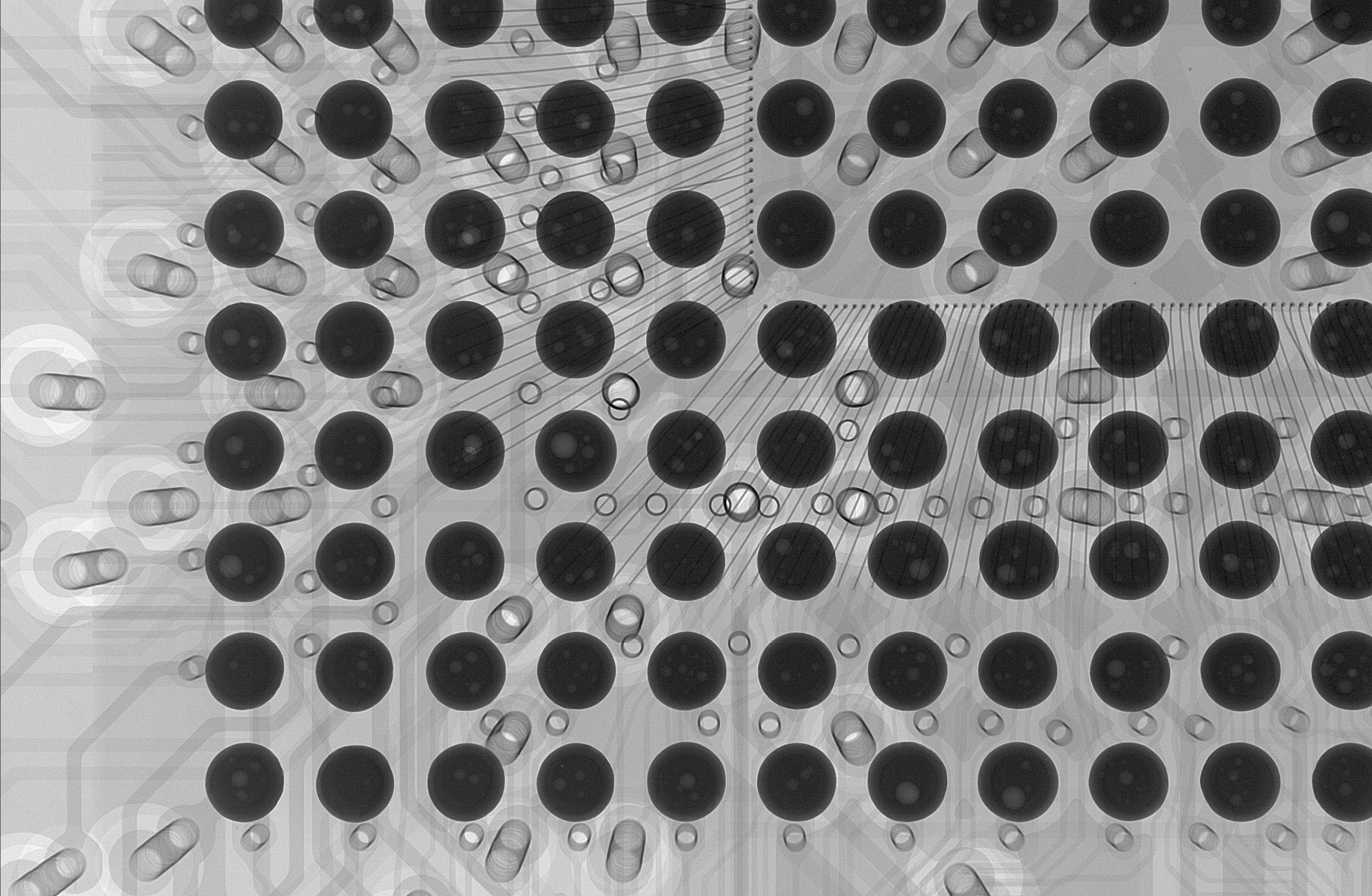

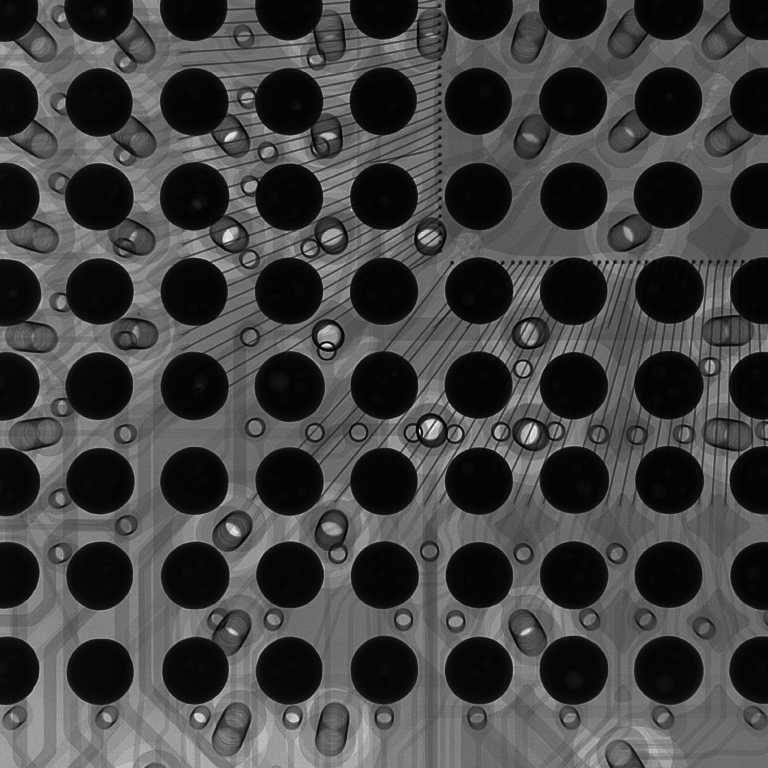

• Пустоты в паяных соединениях (BGA, QFN и др.)
• Перемычки между выводами (BGA, QFN и др.)

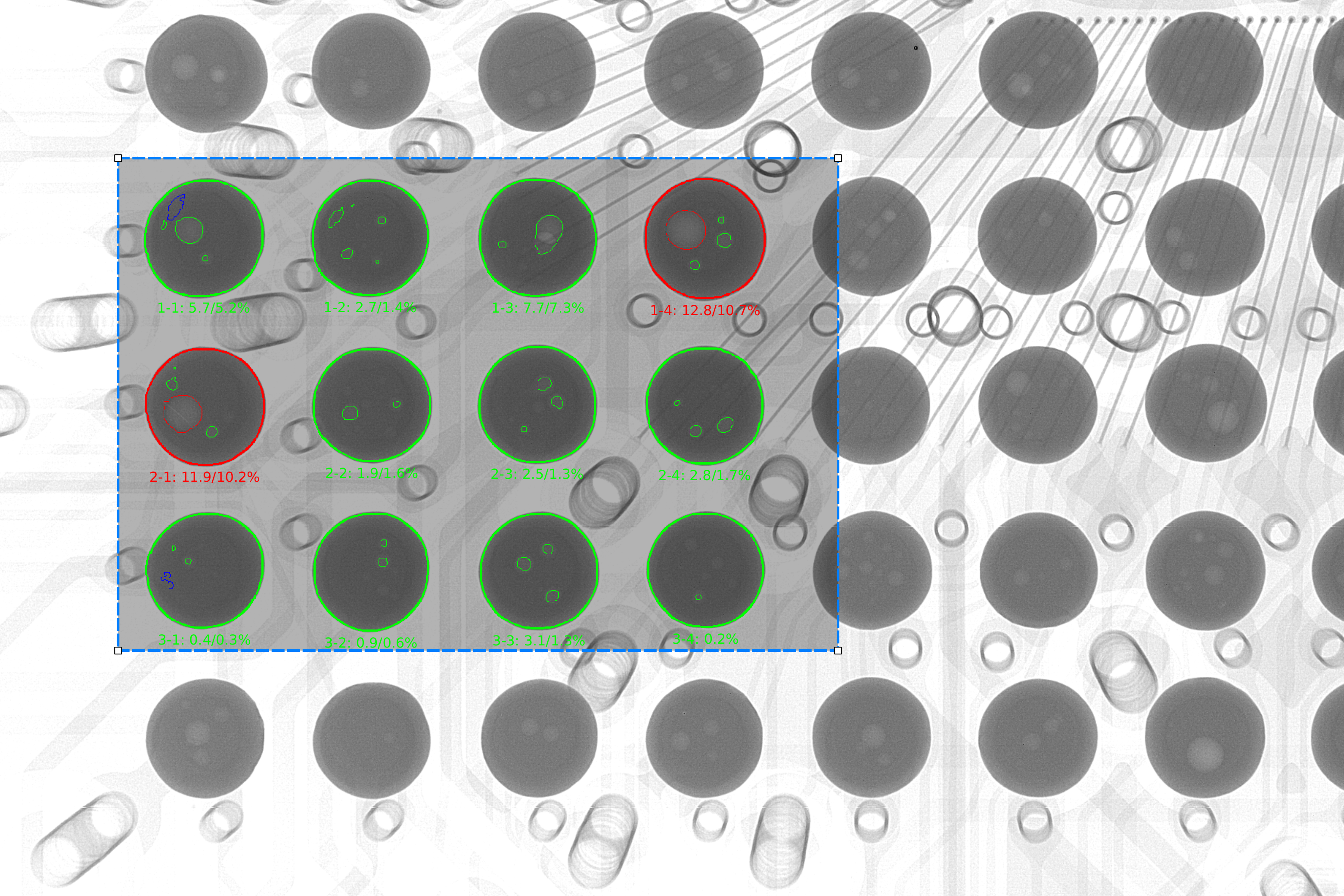

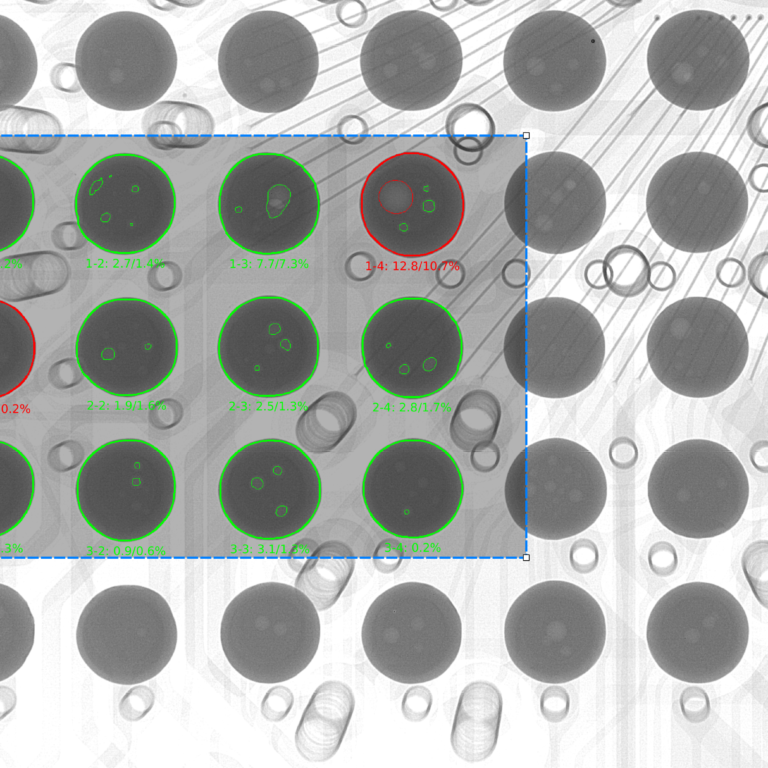

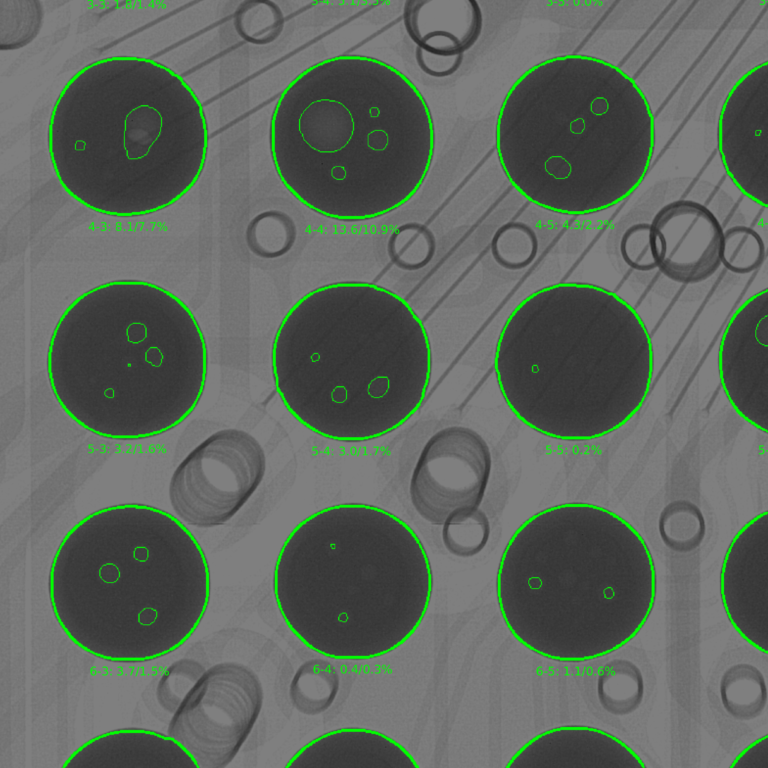

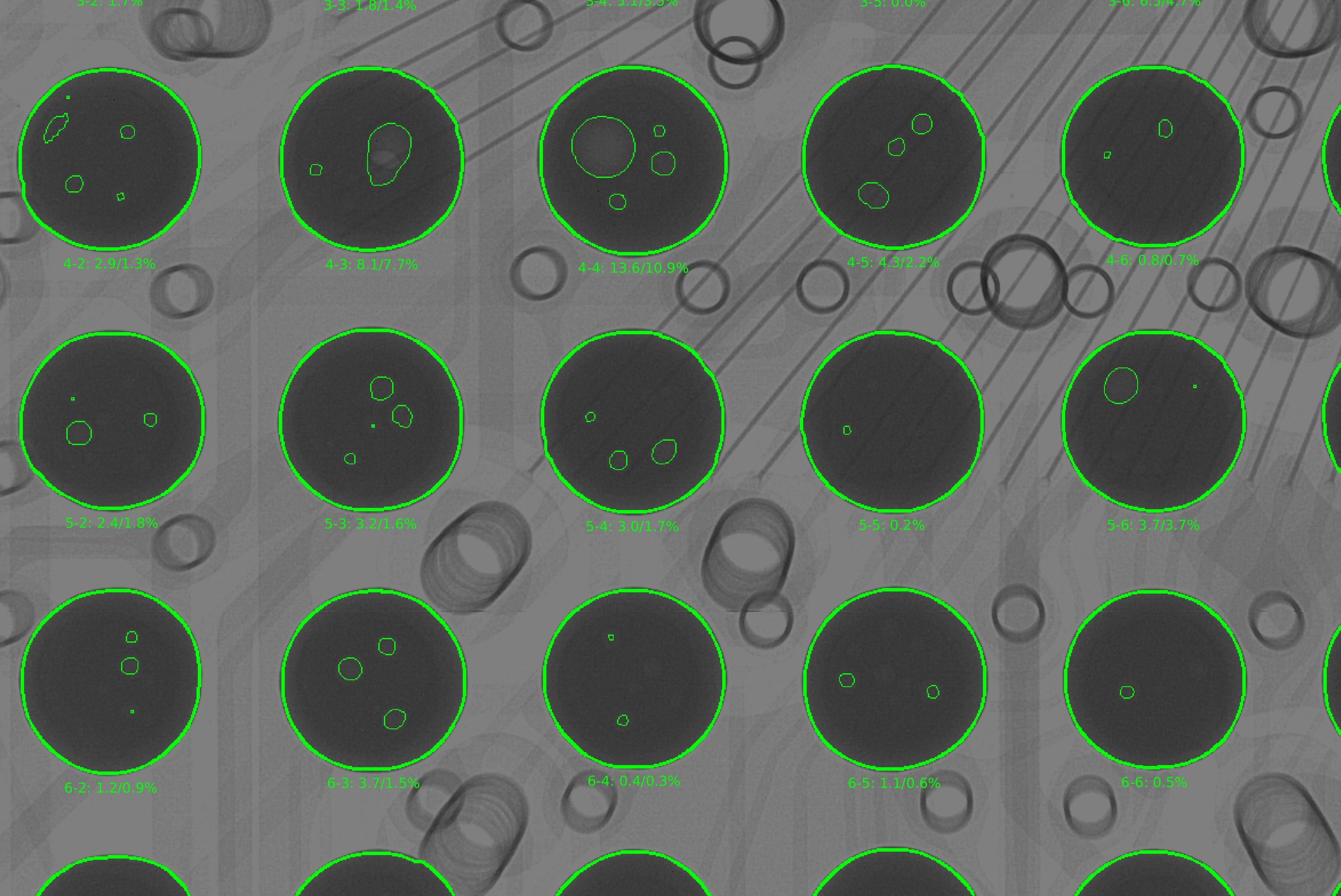

• Анализ BGA: диаметр выводов, количество пустот в процентном выражении
• Анализ наполненности припоем отверстий при выводном монтаже
• Разрыв/отсутствие проволочных соединений в чипе
• Рассовмещение внутренних слоев печатных плат, металлизации отверстий, разрыв "дорожек"
• Механические повреждения
• И многие другие
Уникальные возможности отечественной разработки

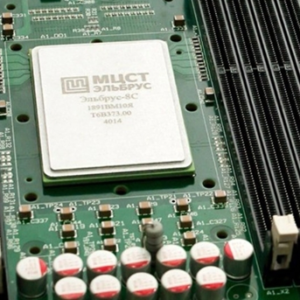

• Исполнение системы управления на базе рабочей станции на основе «Эльбрус»
• Сервис:
*Сервисный блок контроля параметров для сервиса 24/7;
*Доступ к статистическим данным о работе и использовании системы;
*Оперативное сервисное обслуживание
Технические характеристики
| Тип трубки | открытая |
| Разрешение по тесту JIMA | 1 мкм |
| Максимальный размер изделия | 440 x 550 мм |
| Максимальный вес изделия | 5 кг |
| Максимальная область инспекции | 440 x 550 мм |
| Количество осей перемещения | 7 |
| Диапазон рабочих напряжений трубки | 40-160кВ |
| Геометрическое увеличение | 2500Х |
| Угол наклона | 0-700 |
| Компьютерная томография | Есть |
| Послойный анализ | Есть |
| Автоматический подсчет пустот | Есть |
| Графический фильтры, конструктор фильтров | Есть |
| Системная платформа | Эльбрус, Intel |
| Разрешение детектора | 6,7 МП |
| Габариты | 1450x1700x1970 мм |
| Вес | 2500кг |
