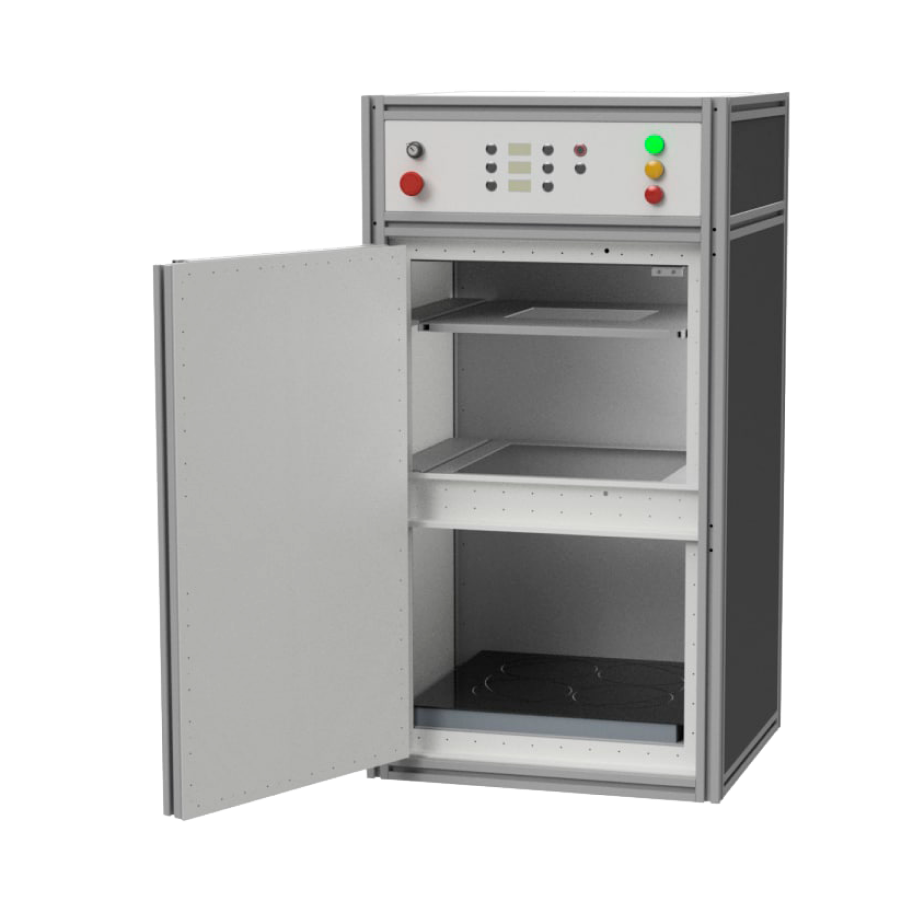

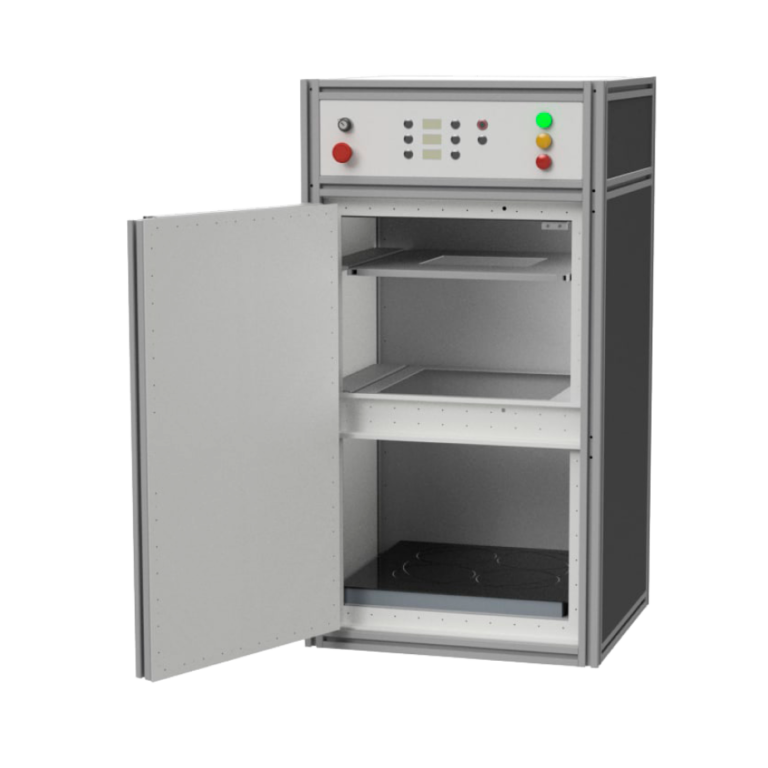

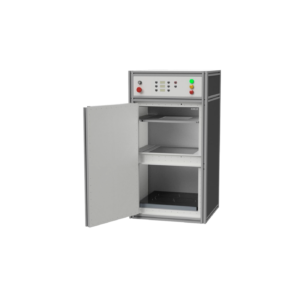

Рентгеновский счетчик компонентов РСК-50000
Отличительные особенности
• Простая в использовании система с ПО на русском языке
• Компактная настольная конструкция для любых помещений
• Большая дверь для удобной загрузки компонентов и объектов
• Микрофокусный источник для съемки с увеличением
• Одновременная загрузки нескольких упаковок компонентов
• Возможность разработки специализированных модулей ПО
• Сервис и гарантии от производителя в РФ
Функциональные возможности
• Система предназначена для быстрого подсчета SMD компонентов без вскрытия упаковки. Информацию о количестве компонентов можно использовать для занесения в базу данных и маркировки остатков.
• Опционально систему можно использовать для получения и обработки рентгеновских снимков при входном контроле компонентов электронных изделий.
• Система поставляется в двух вариантах, с детектором формата 43х43 см среднего разрешения и детектором формата 12х15 см высокого разрешения (с автоматической сшивкой поля 43х43 см).
Возможности программного обеспечения
• Пользовательский интерфейс специально адаптирован для подсчета компонентов.
• Опционально доступен полный интерфейс системы рентгеновского контроля электронных изделий для поиска и анализа дефектов.
• Возможна разработка дополнительных функций ПО (сравнение микросхем с эталоном, поиск повреждений, интеграция с базами данных)

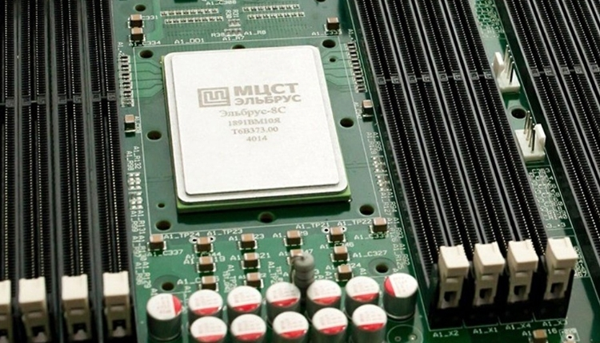

• ПО оптимизировано для надежной работы на платформах Intel и Эльбрус с защищенной операционной системой Astra Linux.

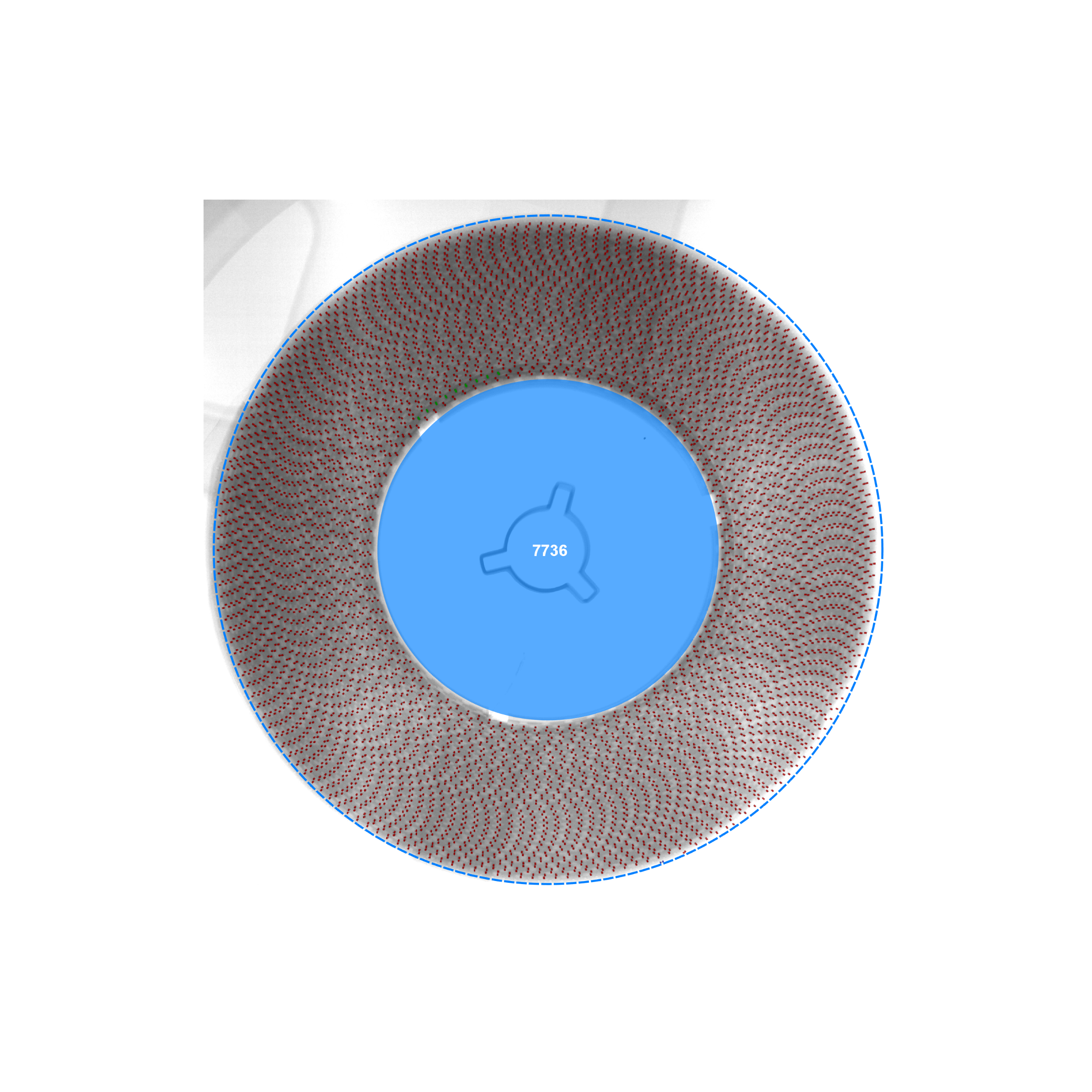

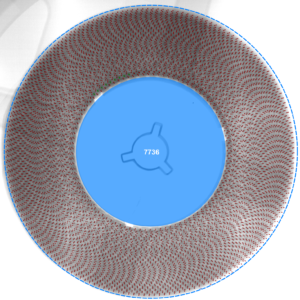

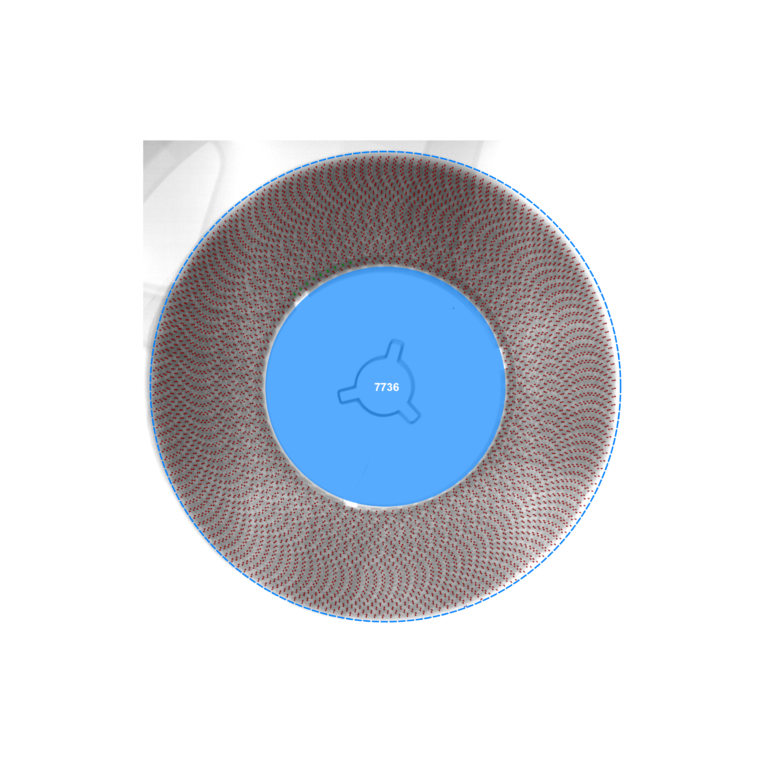

Автоматический подсчет SMD компонентов в ленте
• Время подсчета компонентов в одной катушке до 10 секунд
• Минимальный распознаваемый компонент - 01005/0201
• Подходит для катушек, пеналов, поддонов и обрезков лент
• Подходит для всех типов компонентов - резистор, конденсатор, индуктивность, кристаллы, LED, диоды, транзисторы, микросхемы и т.д.
Технические характеристики
| Габаритные размеры | до Ш650 х Г650 х В1400 мм | ||
| Масса системы | до 300 кг | ||
| Подключение | ~ 220В, 50Гц, 16А | ||
| Условия эксплуатации | +10 – +50°C | ||
| Геометрическое увеличение* | 1х – 10х | ||
| Размеры образца | до 430х430 мм | ||
| Масса образца | до 5 кг | ||
| Детектор | 4343Т | ||
| Размер пикселя | 140 мкм | ||
| Разрешение снимка | 9МП | ||
| Рентгеновский источник | Spellman XRB011 (США) | ||
| Тип мишени | Массивная | ||
| Размер фокусного пятна | 50 мкм |
